简介

🍋🍒🍑

语言

Expedition PCB 使用 vbs 语言 或 js 语言 进行二次开发。

TIP

由于官方自带的帮助文档均以 vbs 进行介绍，因此，我们也只介绍 vbs(vb.net) 相关使用。

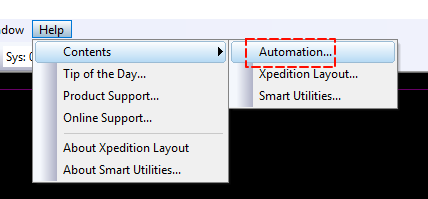

帮助手册

EXP2005

~\MentorGraphics\2005EXP\SDD_HOME\common\help\pcb

以下目录为重点目录

官方自带样本

C:\MentorGraphics\2005EXP\SDD_HOME\standard\examples\pcb\Automation

VX 系列

开发工具

• noteplus （免费，免安装）官网

• Excel
• Visual Studio

本站脚本使用注意事项

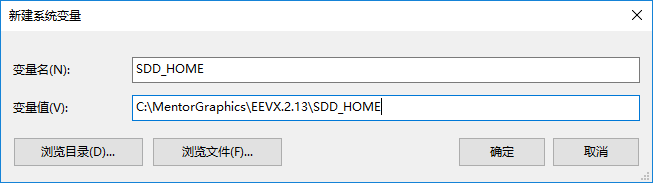

手动配置环境变量

由于 VX 系列没有自动添加 SDD_HOME 变量，请根据自己的实际安装路径进行配置后再执行一键自动化安装脚本

Form 插件异常

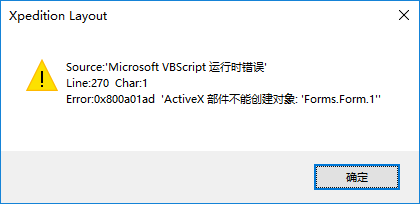

如果执行脚本出现如下图所示异常

下载插件 FM20

1. 将当前文件夹下的*.dll 文件全部复制到 C:\Windows\SysWOW64 目录下

🔴 FM20.DLL
🔴 FM20CHS.DLL
🔴 FM20ENU.DLL

2. 以管理员模式启动命令行，输入命令进行注册

regsvr32.exe C:\Windows\SysWOW64\FM20.DLL

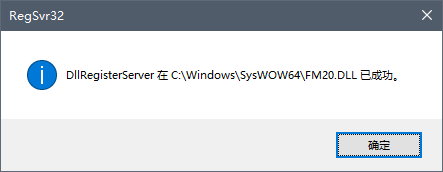

注册成功后如下图所示

3. 提示注册成功后，右键以[Microsoft Windows Based Script Host]打开测试脚本，弹框提示[success]，表示可正常使用剪切板了
