配置文件

🕊️ powerpcb.ini

软件启动配置文件

修改前请先备份

🍯 修改内置颜色

TIP

一般我不会改这个，习惯就好

picture 2

vb
[Colormap]
Color0=0 0 0
Color1=0 0 128
Color2=0 128 0
Color3=0 128 128
Color4=128 0 0
Color5=128 0 128
Color6=128 128 0
Color7=128 128 128
Color8=192 192 192
Color9=0 0 255
Color10=0 255 0
Color11=0 255 255
Color12=255 0 0
Color13=255 0 255
Color14=255 255 0
Color15=255 255 255
Color16=192 192 0
Color17=0 128 192
Color18=0 192 64
Color19=0 192 192
Color20=255 96 96
Color21=128 128 192
Color22=187 96 0
Color23=255 0 128
Color24=182 182 106
Color25=34 145 255
Color26=128 192 128
Color27=155 255 255
Color28=255 156 156
Color29=170 170 212
Color30=255 173 91
Color31=255 128 192

🍯 修改 scripts 列表

🔴 默认的很多样例用不上，放着占位置
🔴 充分利用此处可以执行一些复制功能的脚本，并进而设置成快捷键，实现更多需求

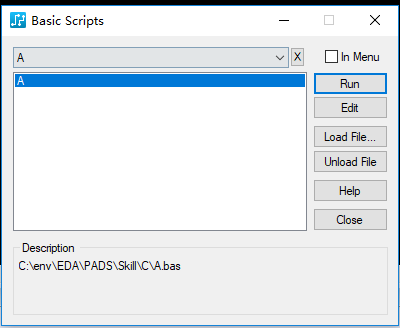

如下图所示的列表

picture 0

此表中的加载可以通过修改以下关键字进行

bash
[macros]
LOGMode=0
LOGCompressionMode=1
EnableMacroLanguage=1
DetectDifferentResolution=0
VBScript1=C:\env\EDA\PADS\Skill\C\A.bas|1
VBScript2=C:\env\EDA\PADS\Skill\C\B.bas|1
VBScript3=C:\env\EDA\PADS\Skill\C\C.bas|1
VBScript4=C:\env\EDA\PADS\Skill\C\D.bas|1
VBScript5=C:\env\EDA\PADS\Skill\C\E.bas|1
VBScript6=C:\env\EDA\PADS\Skill\C\F.bas|1
VBScript7=C:\env\EDA\PADS\Skill\C\G.bas|1
VBScript8=C:\env\EDA\PADS\Skill\C\H.bas|1
VBScript9=C:\env\EDA\PADS\Skill\C\I.bas|1
VBScript10=C:\env\EDA\PADS\Skill\C\J.bas|1
VBScript11=C:\env\EDA\PADS\Skill\C\K.bas|1
VBScript12=C:\env\EDA\PADS\Skill\C\L.bas|1
VBScript13=C:\env\EDA\PADS\Skill\C\M.bas|1
VBScript14=C:\env\EDA\PADS\Skill\C\N.bas|1
VBScript15=C:\env\EDA\PADS\Skill\C\O.bas|1
VBScript16=C:\env\EDA\PADS\Skill\C\P.bas|1
VBScript17=C:\env\EDA\PADS\Skill\C\Q.bas|1
VBScript18=C:\env\EDA\PADS\Skill\C\R.bas|1
VBScript19=C:\env\EDA\PADS\Skill\C\S.bas|1
VBScript20=C:\env\EDA\PADS\Skill\C\T.bas|1
VBScript21=C:\env\EDA\PADS\Skill\C\U.bas|1
VBScript22=C:\env\EDA\PADS\Skill\C\V.bas|1
VBScript23=C:\env\EDA\PADS\Skill\C\W.bas|1
VBScript24=C:\env\EDA\PADS\Skill\C\X.bas|1
VBScript25=C:\env\EDA\PADS\Skill\C\Y.bas|1
VBScript26=C:\env\EDA\PADS\Skill\C\Z.bas|1
ScriptCount=26
  • 加载的文件可以很多

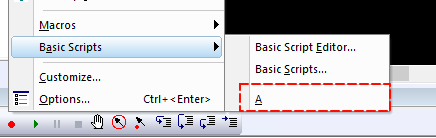

  • 设置为 in menu 之后会生成列表,如下图所示 picture 1
  • 对应的 menu id 从 20120 递增开始，可以通过以下宏命令实现快捷键定义
vb
Application.ExecuteCommand("20120")
  • 快捷键经测试好像只能到 20139，往后就无效的样子（但是不影响脚本是可以用的）

🍯 修改默认路径

vb
[directories]
SystemDir=C:\MentorGraphics\PADSVX.2.7\SDD_HOME\Programs
FileDir=C:\PADS Projects\
UserDir=C:\MentorGraphics\PADSVX.2.7\SDD_HOME\Settings
LibDir=C:\MentorGraphics\PADSVX.2.7\SDD_HOME\Libraries
ReuseDir=C:\PADS Projects\Reuse
CAMDir=C:\PADS Projects\Cam
VBScriptDir=C:\PADS Projects\Samples\Scripts\Layout
PartQuestDir=
